關于發布行業標準《潔凈室工程施工安裝與竣工驗收規范》的通知

（90）建標字第694號

根據原國家計委計算函（1987）第3號文的要求由中國建筑科學研究院主編的《潔凈室施工及驗收規范》，業經審查現批準為行業標準。編號JGJ 71―90，自一九九一年七月一日起施行。

本標準由建設部建筑工程標準技術歸口單位中國建筑科學研究院規口管理，其具體解釋等工作由中國建筑科學研究院負責。

中華人民共和國建設部

 一九九0年十二月三十日



目次

第一章  總則

第二章  建筑裝飾

第三章  凈化空調系統

第四章  水、氣電系統

第五章    工程驗收



第一章總則

第1．0．1條         為了在潔凈室（含裝配式潔凈室，下同）施工中，貫徹國家的方針政策和統一施工驗收要求，統一檢測方法，做到保證工程質量節約能源，保護環境和安全操作特制定本工作

第1．0．2條         本規范適用于新建和改建的工業潔凈室和一般生物潔凈室的施工及驗收。不適用于有生物學安全要求的特殊生物潔凈室的施工及驗收。

第1．0．3條         潔凈室必須按設計圖紙施工，施工中需要修改設計時，應有設計單位的變更通知。沒有圖紙和技術要求的不能施工和驗收。

第1．0．4條         潔凈室施工前應制訂詳盡的施工方案和程序，施工中各工種之間應密切配合；按程序施工，先行施工的工種，不得防礙后面的施工。

第1．0．5條         工程所用的主要材料、設備，成品、半成品均應符合設計規定。并有出廠合格證或質量鑒定證明文件，對質量有懷疑時，必須進行檢驗，過期材料不得使用。

第1．0．6條         潔凈室施工過程中，應在每道工序施工完畢后進行中間檢驗驗收，并記錄備案。

第1．0．7條         潔凈室的施工及驗收除本規范外，還應符合國家現行的有關標準的規定。



第二章 建筑裝飾

第一節    一般規定

第2．1．1條         潔凈室建筑裝飾施工應于屋面防水工程和外圍護結構完成；外門、外窗安裝完畢；主體結構驗收后進行。其內容包括：室內裝飾工程、門窗安裝、縫隙密封以及各種管線、照明燈具、凈化空調設備、工藝設備等。與建筑的結合部位縫隙的密封作業。

第2．1．2條         潔凈室建筑裝飾施工進度安排，應與其他專業工種制定明確的施工協作計劃。按程序施工，互相配合，施工主要程序見附錄二。

第2．1．3條         潔凈室建筑裝飾施工除應符合現行國家標準《裝飾工程施工及驗收規范》GBJ210和《地面與樓面工程施工及驗收規范》GBJ209的要求外，還應保證施工的氣密性，減少施工作業的發塵量和保持施工現場的清潔。有防腐蝕要求時，還應符合現行國家標準《建筑防腐蝕工程施工及驗收規范》TJ212的規定。

第2．1．4條         潔凈室建筑裝飾施工的環境溫度應不低于10℃，但對特殊的裝飾施工工程，應按裝飾材料說明書要求的溫度施工。



第二節    材料要求

第2．2．1條         用于潔凈室嵌縫的彈性密封材料及防塵涂料必須有注明成分、品種、出廠日期、貯存有效期和施工方法的說明書以及產品合格證書，不得使用過期產品和未經鑒定的產品。

第2．2．2條         潔凈室涂料地面水泥沙漿基地的水泥標號不得低于425號，水磨石地面應現澆，所用小石子直徑為6~15┨，水磨石細磨后，宜用不揮發的護面材料打涂。

第2．2．3條         潔凈室墻面和吊頂?shù)哪ɑ?，?yīng)為高級抹灰，養護時間應充分。不得采用受熱、濕影響產生變形、霉變、紛華的材料。

第2．2．4條         潔凈室使用的木材的含水率不應大于16％，并且不得外露使用；石膏板、膠合板和木龍骨應做防潮處理；或采用防水石膏板。生物潔凈室不應使用木材和石膏板作表面裝飾材料。



第三節    構造與裝飾要求

第2．3．1條         預埋在鋼筋混凝土構件和墻體上的鐵件、木框等應牢固，木磚和木框應做防腐處理，預埋鐵件外露部分和吊桿支架應做防銹或防腐處理。

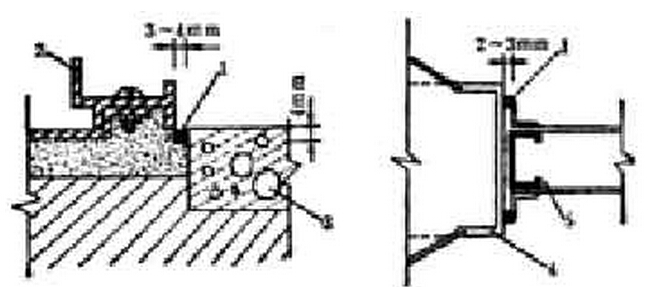

第2．3．2條         不同材料相接處采用彈性材料密封時，應預留適當寬度和深度的槽口或縫隙見圖2.3.2。

第2．3．3條         所有建筑物構件、隔墻、吊頂?shù)墓潭ê偷鯍旒瑧?yīng)與主體結構相連。不應與設備支架（如：傳送帶吊桿、風管吊桿以及有震動的設備）和管線支架相聯接。

第2．3．4條         建筑裝飾及門窗的縫隙應在正壓面密封。

第2．3．5條         改建工程在隔墻拆移、打洞、管線穿墻和穿樓板等施工后，應修補牢固。表面進行相應裝飾，防止積塵掉灰。

第2．3．6條         管線隱埋工程，應在管線施工完成并進行適壓驗收后進行。管線穿墻、穿吊頂處的洞口周圍應修補平齊、嚴密、清潔，并用密封材料嵌縫，隱蔽工程的檢修口周邊應粘貼氣密性密封墊

第2．3．7條         潔凈室地面墊層下，應鋪設0.4~0.6┨厚的防水薄膜作防潮層接頭處搭接50mm，用膠帶粘牢?；炷翝仓r，分倉線不宜通過潔凈室。施工卷材和涂料的基底含水率不應大于6~8%

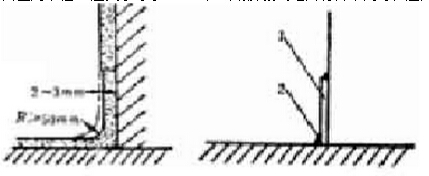

第2．3．8條         踢腳板部分施工時，應與墻面平齊或略縮進2~3mm。當踢腳板與地面材料相同時，可做成小圓角，其圓角半徑R應大于等于50mm；當踢腳板與地面材料不同時，應用彈性材料嵌固，見圖2.3.8。

第2．3．9條         潔凈室的裝飾表面質量應符合表2.3.9的規定。



第四節    施工要求

第2．4．1條         建筑裝飾工程必須與各專業工種間制定嚴格的施工程序，一般依次為：留洞打底、各專業安裝、內門窗安裝、修補洞口及周邊、基層打底、飾面抹灰和罩面板工程、嵌縫處理、油漆刷漿工程餓裱糊工程

第2．4．2條         在潔凈室建筑裝飾施工過程中，必須隨時清掃灰塵。對隱蔽空間（如吊頂和夾墻內部等）還應做好清掃記錄。

潔凈室裝飾表面質量要求一覽表            表2，3，9

使用部位		要求項目
		發塵性	耐磨性	耐水性	防靜電	防霉性	氣密性	壓縫條
吊頂	涂料	不掉皮，粉化	――	可耐清洗	電阻為105~108Ω	耐潮濕，霉變	――	――
	板材	不產塵，無裂痕	――	可擦洗	――	――	板縫齊平密封	平直，縫隙不大于0.5┨
	抹灰	按高級抹灰	――	耐潮濕	――	耐潮濕，霉變	――	――
隔墻	涂料	不掉皮，粉化	――	可耐清洗	電阻為105~108Ω	耐潮濕，霉變	――	――
	板材	不產塵，無裂痕	――	可耐清洗	――	耐潮濕，霉變	板縫齊平密封	平直，縫隙不大于0.5┨
	抹灰	按高級抹灰	――	可耐清洗	――	耐潮濕，霉變	――	――
地面	涂料	不起殼，脫皮	耐磨	可耐清洗	電阻為105~108Ω	――	――	――
	卷材	不虛鋪，縫隙對齊，不積灰	耐磨	可耐清洗	――	――	縫隙密封不虛焊	縫隙焊接牢固平滑
	水磨石	不起沙，密實，光滑	耐磨	可耐清洗	――	――	――	――



第2．4．3條         應保護已完成的裝飾工程表面，不得因撞擊、敲打、踩踏、多水作業等造成板材凹陷、暗裂和表面裝飾的污染。

第2．4．4條         對已安裝高效過濾器的房間，不得進行有粉塵的作業。

第2．4．5條         塑料板材或卷材面層鋪貼前應預先按規格大小，厚薄分類，板材或卷材與地面之間應滿涂粘接劑，表面趕平。不得漏涂或殘存空氣。

第2．4．6條         密封膠嵌固前，應將機槽內的雜質、油污剔除干凈，并保持表面干燥。

第2．4．7條         潔凈室臨時設置的設備入口，不用時應封閉，防止塵土雜物進入。

第2．4．8條         施工現場應保證良好的通風和照明，對于改建工程，應查明和切斷原有電源，及易燃易爆和有毒氣體管線后方可施工。對工藝生產過程中使用的腐蝕性液體應有安全防護措施。



第五節    裝配式潔凈室的安裝

第2．5．1條         裝配式潔凈室的安裝，應在裝飾工程完成后的室內進行。室內空間必須清潔、無積塵，并在施工安裝過程中，對零件和場地隨時清掃、擦凈。

第2．5．2條         施工安裝時，應首先進行吊掛件、錨固件等與主體結構和樓面、地面的聯接件的固定。

第2．5．3條         地面面層必須平整，其不平整度不應大于0.1?。在做卷材面層或涂料面層時應考慮與垂直壁板交接處的密封。

第2．5．4條         壁板安裝前必須嚴格放線，墻角應垂直交接，防止累計誤差造成璧板傾斜扭曲。璧板的垂直度偏差不應大于0.2?。

第2．5．5條         吊頂應按房間寬度方向起拱，使吊頂在受荷載后的使用古成中保持平衡；吊頂周邊應與墻體交接嚴密。

第2．5．6條         安裝過程中不得撕下璧板表面塑料保護膜，禁止撞擊和踩踏板面。

第2．5．7條         各種購配件和材料應存放在有圍護結構的清潔、干燥的環境中，平整地放置在防潮膜上。

第2．5．8條         購配件和材料的開箱啟封應在清潔環境中進行。應嚴格檢查其規格性能和完好程度，不合格或已損壞的購配件嚴禁安裝。

第2．5．9條         需要粘貼面層的材料，嵌填密封膠的表面和溝槽必須嚴格清掃、清洗，除去雜質和油污，確保粘貼密實，防止脫落和積灰。

第2．5．10條     裝配式潔凈室的安裝縫隙，必須用密封膠密封。



第三章 凈化空調系統

第一節    一般規定

第3．1．1條         凈化空調系統的一般要求和風管部件的具體制作驗評方法，應分別符合現行國家標準《通風與空調工程施工及驗收規范》GBJ243和《通風與空調工程質量檢驗評定標準》GBJ304的有關規定。

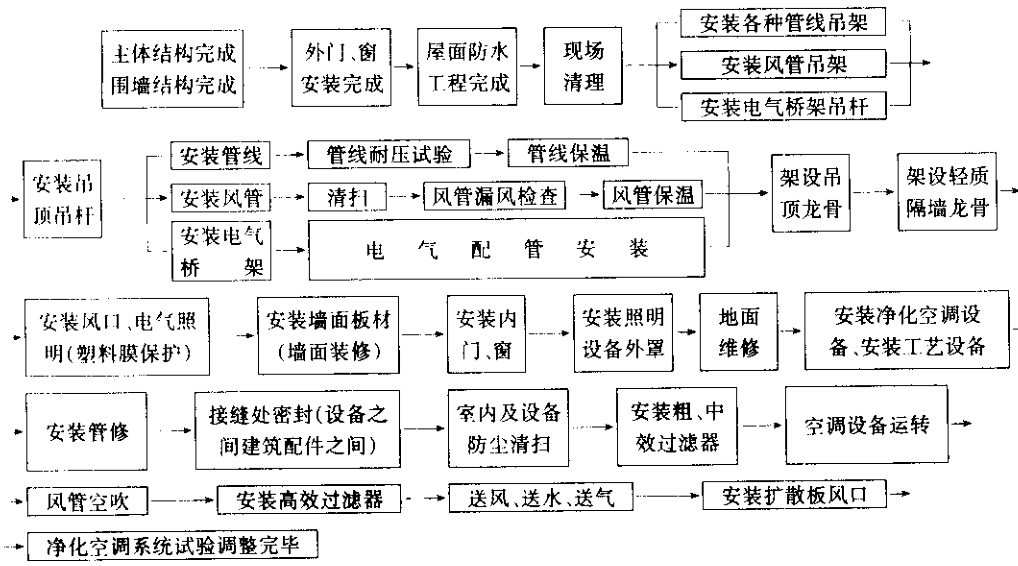

第3．1．2條         凈化空調系統的施工安裝應根據“潔凈室主要施工程序”（見附錄二）制定協作進度計劃，嚴格按計劃進行。



第二節    風管及其部件的制作

第3．2．1條         風管和部件的板材應按設計要求選用，設計無要求時應采用冷軋鋼板或優質鍍鋅鋼板。

第3．2．2條         風管不的有橫向拼縫，盡量減少縱向拼接縫，矩型風管底邊寬度等于或小于800┨時，其底邊不得有縱向接縫。

第3．2．3條         風管板材的拼界采用單咬口，圓形風管的閉合縫采用單咬口，彎管的橫向縫采用立咬口，矩形風管轉角縫采用轉角咬口，聯合角咬口或按扣式咬口。上述咬口縫處都必須涂密封膠或貼密封膠帶。

第3．2．4條         風管表面必須平整光滑，不的在風管內設加固框及加固筋。

第3．2．5條         風管應按設計要求刷涂涂料，當設計無要求時可按表3.2.5要求刷涂。刷涂前必須除去鋼板表面油污和鐵銹，干燥后再刷涂。涂層應無漏涂、起泡、露底現象。

風管刷涂涂料的要求                  表3.2.5

風管材料	系統部位	涂料類別		刷涂遍數
冷軋鋼板	全部	內表面	醇酸類底漆，醇酸類磁漆 有保濕，鐵紅底漆	2
		外表面	無保濕，鐵紅底漆，磁漆或調和漆	2
鍍鋅鋼板	回風管、 高效過濾器前送風管	內表面	一般不刷涂，當鍍鋅板表面有明顯氧化層， 有針孔，麻點起皮和鍍層脫落等缺陷時， 按下列要求 磷化底漆 鋅黃醇酸類底漆 面漆（磁漆或調和漆）	1 2 2
		外表面	不涂漆
鍍鋅鋼板	高效過濾器后送風管	內表面	磷化底漆 鋅黃醇酸類底漆 面漆（磁漆或調和漆）	1 2 2
		外表面	不涂漆

第3．2．6條         加工鍍鋅鋼板風管應避免損壞鍍鋅層，損壞處如：咬口、折邊、鉚接處等應刷涂優質涂料兩遍。

第3．2．7條         柔性短管應選用柔性好，表面光滑、不產塵、不透氣和不產生靜電的材料制作（如：光面人造革、軟橡膠板等）。光面向里，接縫應嚴密不漏風。其長度一般取150~250┨，安裝完畢后，不得有開裂或抽曲現象。

第3．2．8條         金屬風管與法蘭連接時，風管翻邊應平整并緊貼法蘭，寬度不應小于7┨。翻邊處裂縫和孔洞應涂密封膠。

第3．2．9條         法蘭螺釘孔和鉚釘孔間距不應大于100┨。矩形法蘭四角應設螺釘孔，螺釘、螺母、墊片和鉚釘應鍍鋅，不得選用空心鉚釘。

第3．2．10條     中效過濾器后的送風管，法蘭鉚釘縫處應涂密封膠，或采取其他密封措施。涂密封膠前應清除表面塵土和油污。

第3．2．11條     風管、靜壓箱和部件必須保持清潔。制作完畢用無腐蝕性清洗液，將內表面油膜和污物清洗干凈，干燥后經檢查達到要求，即用塑料薄膜及膠帶封口。清洗后立即安裝的可不封口。

第3．2．12條     凈化空調系統管徑大于500┨的風管，應設清掃孔及風量、風壓測定孔。過濾器前后應設測塵、測壓孔。孔口安裝時應除去塵土和油污，安裝后必須將孔口封閉。

第3．2．13條     風管及其部件不得在沒有做好墻壁、地面、門窗的房間內制作和存放。制作場所應經常清掃并保持清潔。



第三節    系統安裝

第3．3．1條         法蘭密封墊應選用彈性好、不透氣、不產塵的材料，嚴禁采用乳膠海面、泡沫塑料、厚紙板、石棉繩、鉛油、麻絲以及油氈紙等含開孔孔隙和易產塵的材料。密封墊厚度根據材料彈性大小決定，一般為4~6┨。一對法蘭的密封墊規格、性能及厚度應相同，嚴禁在密封墊上刷涂涂料。

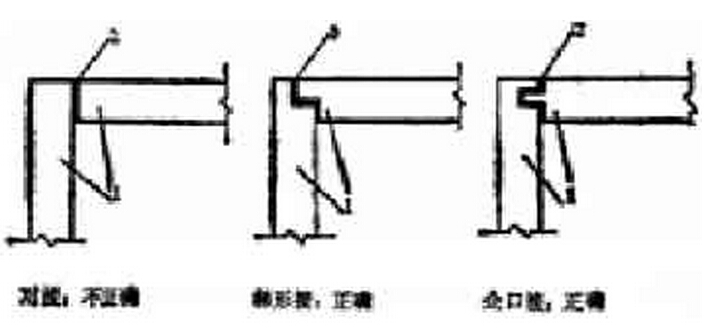

第3．3．2條         法蘭密封墊應盡量減少接頭。接頭采用階梯形或企口形，并涂密封膠。如圖3.3.2所示。密封墊應擦拭干凈后，涂膠粘牢在法蘭上，不得有隆起或虛脫現象。法蘭均勻壓緊后，密封墊內側應與封風管內壁相平。

圖3.3.2法蘭密封墊接頭

第3．3．3條         風管上成對法蘭的擰緊力矩要大小一致，安裝后不應有松緊不勻的現象。

第3．3．4條         經清洗干凈包裝密封的風管及其部件，安裝前不得拆卸。安裝時拆開端口封膜后，隨時連接好接頭；如安裝中間停頓，應將端口重新封好。

第3．3．5條         風閥、消聲器等部件安裝時，必須清除內表面的油污和塵土。

第3．3．6條         風閥的軸和閥體連接處縫隙，應有密封措施，閥的各部分（包括外框、活動件、固定件、及連接螺釘、螺帽、墊片等）表面應做鍍鉻、鍍鋅或噴塑處理，葉片密封件表面應平整、光滑，葉片開啟角度應有明顯標志。

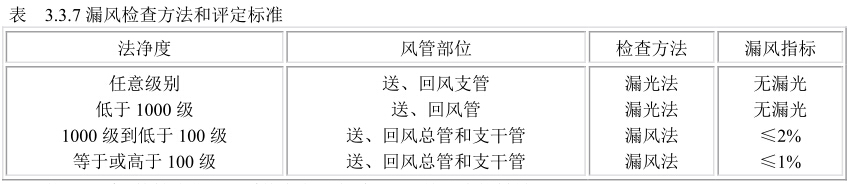

第3．3．7條         凈化空調系統風管安裝后，在保溫之前應進行漏風檢查，當設計對漏風檢查和平定標準有具體要求時，應按設計要求進行。無具體要求時，應根據潔凈度級別的高低按表3.3.7的規定進行，具體檢查試驗方法見附錄三。

第3．3．8條         擦拭凈化空調系統內表面應采用不易掉纖維的材料。

第3．3．9條         保溫層外表面應平整、密封，無脹裂和松弛現象。潔凈室風管有保溫要求時，保溫層外應做金屬保護殼。保護殼的外表面應光滑不積塵，便于擦拭，接縫必須密封。保溫施工時不得在風管壁上開孔和上螺釘，不得破壞系統的密閉性。風閥和清掃孔的保溫措施不應妨礙閥和門的開啟

第3．3．10條     高效過濾器送風口尺寸必須符合設計要求。安裝前應清洗干凈，需在潔凈室內安裝和更換高效過濾器的送風口。風口翻邊和吊頂板之間的接縫應加密封墊，在技術夾層內安裝和更換高效過濾器的風口，安裝前應配合土建施工預埋短管，短管和吊頂板之間如有裂縫必須封堵好，詳見圖3.3.10。風口表面涂層破損的不得安裝。風口安裝完畢應隨即和風管連接好，開口端用塑料薄膜和膠帶密封。

圖3.3.10高效過濾器送風口安裝示意圖
（1）在潔凈室內安裝和更換過濾器的送風口
（2）在吊頂內安裝和更換過濾器的送風口

1―輕質吊頂；2―鋼筋混凝土頂板；3―高效過濾器；4―密封墊；5―擴散板；6―靜壓箱7―拉桿；8―柔性短管；9―風口翻邊；10―壓塊；11―連接風管；12―螺桿；13―螺母；14―預埋短管；15―錨固鋼筋



第四節    高效過濾器安裝

第3．4．1條         高效過濾器安裝前，必須對潔凈室進行全面清掃、擦凈。凈化空調系統內部如有積塵，應再次清掃、擦凈，達到清潔要求。如在技術夾層或吊頂內安裝高效過濾器，則技術夾層或吊頂內也應進行全面清掃、擦凈。

第3．4．2條         潔凈室及凈化空調系統達到清潔要求后，凈化空調系統必須試運轉，連續運轉12小時以上再次清掃，擦凈潔凈室后立即安裝高效過濾器。

第3．4．3條         高效過濾器的運輸和存放，應按照生產廠標志的方向擱置。運輸過程中應輕拿輕放，防止劇烈振動和碰撞。

第3．4．4條         高效過濾器在安裝前，必須在安裝現場拆開包裝進行外觀檢查。內容包括濾紙、密封膠和框架有無損壞，邊長對角線和厚度尺寸是否符合要求，框架有無毛刺和銹斑（金屬框），有無產品合格證，技術性能是否符合設計要求，然后進行撿漏（見附錄六，一）經檢查和撿漏合格的應立即安裝。安裝時應根據各臺過濾器的阻力大小進行合理調配；對于單向流，同一風口或送風面上的各過濾器之間，每臺額定阻力和各臺平均阻力相差應小于5%。潔凈度級別等于和高于100級潔凈室的高效過濾器，安裝前應按附錄六、一規定的方法撿漏，并附和第5.4.1條規定的要求。

第3．4．5條         安裝高效過濾器的框架應平整，每個高效過濾器的安裝框架平整度允許偏差不大于1毫米。

第3．4．6條         高效過濾器和框架之間的密封，采用密封墊、不干膠、負壓密封、液槽密封和雙環密封等方法時，都必須把填料表面、過濾器邊框表面及液槽擦拭干凈。

第3．4．7條         采用密封墊時，墊的厚度不宜超過8毫米，壓縮率為25%~30%。其接頭形式和材質應符合第3.3.1條和第3.3.2條的規定。采用液槽密封時液槽內的液面高度要符合設計要求，框架各接縫處不得有浸液現象。采用雙環密封時，粘貼密封條時，不要把環孔上的孔眼堵住，雙環密封和負壓密封都必須保持負壓管道暢通。

第3．4．8條         安裝高效過濾器，外框上箭頭應和氣流方向一致，當其垂直安裝時，濾紙折痕縫應垂直于地面。



第五節    空調器安裝

第3．5．1條          安裝空調器時，應對設備內部進行清洗、擦拭，除去塵土、雜物和油污。

第3．5．2條          設備檢查門的門框應該平整，密封墊應符合本規范第3.3.1條和3.3.2條對法蘭密封墊的要求。

第3．5．3條          凈化空調系統的空調器接縫應做密封處理。安裝后應進行密封檢查，其方法按附錄四“空調器漏風率檢測法”進行檢漏、堵漏、測量其漏風率。測量漏風率時，空調年器內靜壓保持1000Pa.潔凈度等于或高于1000級的系統，空調器漏風率不應大于1%，潔凈度低于1000級的系統，空調器漏風率不應大于2%

第3．5．4條          過濾器前后必須裝壓差器。壓差測定管應暢通、嚴密、無變形和裂縫。

第3．5．5條          表冷氣冷凝水排出管上應設水封裝置和閘門，在無冷凝水排出季節應關閉閥門，保證空調器密閉不漏風。



第六節    空調凈化設備和裝置的安裝

第3．6．1條         本節適用于空氣吹淋室、氣閘室、傳遞窗、余壓閥、層流罩、潔凈工作臺、潔凈烘箱、空氣自凈器、新風凈化機組、凈化空調器、生物安全柜等設備。本節未包括的或有特殊要求的設備，其安裝施工及驗收的技術要求，應按設備的技術文件（如說明書、裝配圖、技術要求等）的規定執行。

第3．6．2條         集中式真空吸塵器，及其系統的安裝施工及驗收，應符合現行國家標準《通風與空調工程施工及驗收規范》GBJ243的有關規定。

第3．6．3條         設備應按出廠時外包裝標志的方向裝車、放置，運輸過程防止劇烈振動和碰撞。對于風機底座與箱體軟連接的設備，搬運時應將底座架起固定、就位后放下。

第3．6．4條         設備運到現場開箱之前，應在較清潔的房間內放置，并應注意防潮。當現場一時不具備室內存放條件時，允許短時間在室外存放，但應有防雨、防潮措施。

第3．6．5條         設備應有合格證，開箱應在較干凈的環境下進行，開箱后應擦去設備內外表面的塵土和油垢，設備開箱檢查合格后應立即進行安裝。

第3．6．6條         設備應按裝箱單進行檢查，并應符合下列要求：

一、設備無缺件，表面無損壞和銹蝕等情況

二、內部各部分連接牢固。

第3．6．7條         設備安裝一般情況下，應在建筑內部裝飾和凈化空調系統施工安裝完成，并進行全面清掃、擦拭干凈之后進行。但與潔凈室圍護結構相連的設備（如新風凈化機組、余壓閥、傳遞窗、空氣吹淋室、氣閘室等），或其排風、排水（如排風潔凈工作臺、生物安全柜、潔凈工作臺和凈化空調器的地漏等）管道在必須與圍護結構同時施工安裝時，與圍護結構連接的接縫應采取密封措施，做到嚴密而清潔。設備或其管道的送、回、排風（水）口應暫時封閉，每臺設備安裝完畢后，潔凈室投入運行前，均應將設備的送、回、排風口封閉。

第3．6．8條         安裝設備的地面應水平、平整，設備在安裝就位后應保持起縱軸垂直、橫軸水平。

第3．6．9條         帶風機的氣閘室或空氣吹淋室與地面之間應墊隔振層。

第3．6．10條     凡有機械聯鎖或電氣聯鎖的設備（如傳遞窗、吹淋室、氣閘室、排風潔凈工作臺、生物安全柜等），安裝調試后應保證聯鎖處于正常狀態。

第3．6．11條     凡有風機的設備，安裝完畢后風機應進行試運轉，試運轉時葉輪旋轉方向必須正確。試運轉時間按設備的技術文件要求確定，當無規定時，則不應少于2小時

第3．6．12條     設備的驗收標準應符合設備的技術文件要求。

第3．6．13條     安裝生物安全柜時應符合下列規定：

一、             生物安全柜在安裝搬運過程中，嚴禁將其橫、倒放置和拆卸。宜在搬入安裝現場后拆開包裝。

二、             生物安全柜安裝位置在設計未指明時應避開人流頻繁處；并應避免房間氣流對操作口空氣幕的干擾。

三、             安裝的生物安全柜的背面、側面離墻壁距離應保持在80~300毫米之間。對于底面和底邊緊貼地面的安全柜，所有沿地邊縫應加以密封。

四、             生物安全柜排風管道的連接凡是，必須以更換排風過濾器方便確定。

第3．6．14條  生物安全柜在每次安裝移動后，必須進行現場實驗，并符合設計要求。當設計無規定時，Ⅱ級生物安全柜的實驗應符合下列規定：

一、               壓力滲漏實驗，應確認所有接縫的氣密性及整個設備沒有漏氣。

二、               高效空氣過濾器的滲漏實驗，應確認高效過濾器本身極其安裝縫處沒有滲漏。

三、               操作區氣流速度實驗，應確認整個操作區的氣流速度均滿足規定的要求。

四、               操作口氣流速度實驗，應確認整個操作口的氣流速度均滿足規定的要求。

五、               操作口負壓實驗，應確認通過整個操作口的氣流流向均指向柜內。

六、               洗滌盆漏水程度實驗，應確認盛滿水的洗滌盆經過1小時后無漏水現象。

七、               接地裝置的接地線路電阻實驗，應確認接地的分支線路在接線及插座處的電阻不超過規定值。



第四章 水、氣、電系統

第一節     一般規定

第4．1．1條    潔凈室內的給水、排水、消防設施、氣體動力、電氣照明等施工，除應符合本規范外，尚應符合現行國家標準《采暖與衛生工程施工及驗收規范》GBJ242；《工業管道工程施工及驗收規范》GBJ235；《現場設備、工業管道焊接工程施工及驗收規范》GBJ236；《電氣裝置安裝工程施工及驗收規范》GBJ232；《工業自動化儀表工程施工及驗收規范》GBJ93的有關規定。

第4．1．2條    給水、排水管道和氣體動力管道，穿過潔凈室的墻壁和樓板應設套管；套管內的管段不得有接頭，管子與套管之間必須用不燃和不產塵的密封材料封閉。

第4．1．3條    （缺）

第4．1．4條    潔凈室內的管道外表面的保溫層，應采用不產塵的不燃或難燃的保溫材料，保護層應采用金屬保護殼。對于生物潔凈室，管道保護殼縫隙應作防水密封處理，保護殼材質應能抗消毒劑的侵蝕。

第4．1．5條    給水、排水管道和氣體動力管道強度試驗、氣密性試驗、真空度試驗和泄漏量試驗，當設計無要求時，應按有關規范執行。

第4．1．6條    水、氣、電系統安裝應與其他工程密切配合，嚴格按程序施工，并符合附錄二的要求。



第二節    給水排水

第4．2．1條    潔凈室的給水管道的材質必須符合設計要求。設計無要求時，各類給水管道的材質宜符合下列規定：

一、   給水管道；工藝設備的冷卻循環水管道宜為鍍鋅鋼管。

二、   純水、高純水管道為不銹鋼管、硬聚氯乙烯（PVC）管、聚丙烯（PP）管和工程塑料（ABS）管等。

三、   管道的配件應選用與管道相應的材質。

第4．2．2條   純水和高純水管道、管件、閥門安裝前必須清除油污和進行脫脂處理。

第4．2．3條   純水和高純水采用不銹鋼管、硬聚氯乙烯（PVC）管、聚丙烯（PP）管和工程塑料（ABS）管，其化學成分及物理性能應符合設計要求。

第4．2．4條   純水、高純水采用硬聚氯乙烯（PVC）管、聚丙烯（PP）管和工程塑料（ABS）管時，其管道安裝應符合下列要求：

一、  管道安裝必須在環境清潔，室溫在5℃以上；相對濕度85%以下的條件下進行。

二、  管道的連接宜采用粘接、焊接、平焊法蘭連接及活接頭連接

三、  管道或管件的承口不得歪斜和厚度不勻，管端不得有裂縫。管道的承插間隙不得大于0.5~0.3毫米。

四、  管道在粘接前，應對表面進行沙磨處理和清潔處理，不得沾污；粘接時必須保證插入承口的深度。

五、  法蘭面應平整光滑；密封面應與管道中心線垂直。

六、  活接頭的接管與管道應采用粘接、焊接或螺紋連接。

七、  埋地敷設時，必須對墊層進行處理或設簡易管溝；安裝在地面上時，應設防護罩。

八、  關大采用焊接或平焊法蘭連接時，管道或法蘭應根據不同厚度加工坡口，焊縫及坡口形式應符合表4.2.4的規定，焊縫應填滿，不得有焦黃斷裂、虛焊等現象。焊縫強度不得低于母材的60%，焊條材質應與管材相同。

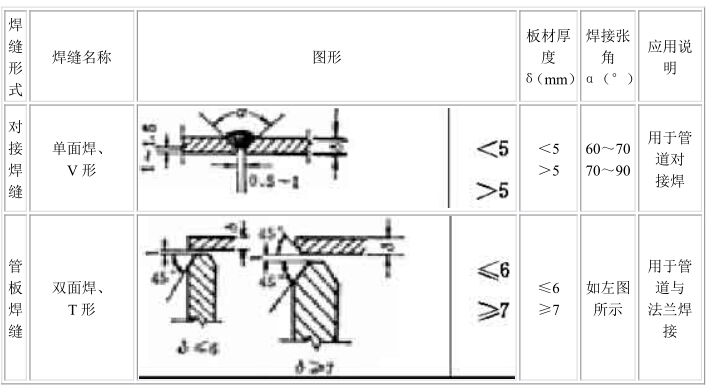

下表：焊接和坡口形式

第4．2．5條   純水、高純水管道采用不銹鋼（SUS）管時，其管道安裝應符合下列要求：

一、管道連接宜采用焊接、焊環活套法蘭和凹凸法蘭等連接方式。

二、焊接應采用鎢極氬弧焊打底，手工電弧焊蓋面工藝。

三、采用分段組裝工藝的翻邊管、三通、彎頭等部件焊接時，管內應充氬氣保護，使焊縫表面光滑無氧化現象。

四、管道部件的點固焊應與焊接相同，必須采取措施，防止焊縫氧化。

五、管道部件焊接后，應將管內焊縫氧化物清刷沖洗掉，再用四氧化碳脫脂，然后封閉管口。

六、設計無要求時，法蘭墊片宜采用聚四氟乙烯或軟質聚氯乙烯板。

第4．2．6條   純水、高純水管道系統強度試驗合格后，在系統運轉前必須進行清洗，清洗后的水質應符合設計要求。

第4．2．7條   潔凈室內的地漏或排水漏斗安裝后必須封閉。

第4．2．8條   與設備連接的排水管，當采用鑼紋連接時，不得使用鉛油麻絲。



第三節    消防設施

第4．3．1條暗裝消火栓的立管，安裝位置必須與土建施工密切配合，不得外露。

第4．3．2條安裝在潔凈室內的消火栓，其水龍帶和消火栓箱內外必須擦洗干凈。

第4．3．3條明裝的消火栓箱的箱背應緊貼墻面，并將縫隙用密封膠密封。

第4．3．4條自動滅火系統的噴頭短管穿過吊頂處，必須密封嚴密。

第4．3．5條火災探測器應安裝在靠近回風口處，距墻壁或梁的距離應大于1.5米，距全孔板送風口的距離應大于0.5米

第4．3．5條在鹵代烷滅火系統的滅火瓶站的集流管上，應連接通至室外的泄壓管上安裝截止閥。



第四節    氣體管道

第4．4．1條   本節適用于潔凈室內壓力小于等于0.8Μpa的氫氣、氧氣、氮氣、壓縮空氣、煤氣等一般氣體和高純氣體管道及真空管道的安裝。

第4．4．2條    氣體管道管材的型號、規格、化學成分及物理性能應符合設計要求，管道的表面無裂紋、縮孔、夾渣、起瘤、折疊、重皮、銹斑和麻點等缺陷。

第4．4．3條    氣體管道的附件應符合下列要求：

一、   閥門與氧氣接觸部分不得用可燃材料其密封圈應采用有色金屬、不銹鋼及聚四氟乙烯等材質。填料用經脫脂處理的聚四氟乙烯。

二、   氣體管道的法蘭墊片，應符合設計要求；材質柔軟、無老化變質和分層現象。表面不應有折損和皺紋等缺陷。

三、   氫氧管道的附件、儀表及過濾器等，其材質、型號和規格應符合設計要求，并有符合該介質條件的合格證書。

第4．4．4條         氣體管道安裝應符合下列要求：

一、 道敷設應符合設計要求，設計無要求時，輸送干燥氣體的管道宜水平安裝；輸送潮濕氣體的管道應安裝成有不小于0.03坡度，坡度應坡向冷凝水收集器。

二、 管道的聯接采用焊接，并采用鎢極氬弧焊打底，手工電弧焊蓋面工藝。不銹鋼管焊接或點固焊均應采取管內充氬氣保護措施。

三、 氣體管道與設備閥門及其他附件，應采用法蘭或螺紋連接。螺紋接頭的填料必須采用聚四氟乙烯薄膜。

四、 通過潔凈室的氣體管道，其法蘭墊片或螺紋填料的外露部分，必須清理干凈。

五、 氣體管道采用噴沙除銹或酸洗鈍化的無縫鋼管時，必須采用集中安裝方式，并在48小時內分段組合安裝。充入壓力不小于0.2Μpa的氮氣保護。

六、 有接地要求的氣體管道，法蘭間必須焊有導電跨線，其導線截面及焊接、搭接長度應符合設計要求，焊點必須牢固、可靠。

第4．4．5條 高純氣體管道的安裝，除應符合4.4.4條有關要求外，還應符合下列要求：

一、經脫脂或拋光處理的不銹鋼管，安裝前必須采取保護措施，嚴防二次污染。

二、管口切割后，應進行清洗，再進行分段組裝焊接。

三、管道預制分段組裝作業，必須在環境清潔的條件下進行，嚴禁在是外露天作業。

四、分段預制或組裝的管段兩端，應用塑料布或盲板封閉，不得污染。

第4．4．6條   無縫鋼管的處理應符合下列要求：

一、   無縫鋼管安裝前應清除管內外表面的鐵銹、污物。管道內壁除銹應根據設計要求進行。當設計無要求時，可按其管內銹蝕情況采用一般除銹、噴沙除銹和酸洗、鈍化處理。

二、   氫、氧管道安裝前，必須對油漬、鐵銹進行除銹或酸洗后，再進行脫脂處理。

三、   鋼管酸洗、鈍化或脫脂后，應清除管內殘留的溶液，并將處理合格的管道及時封閉管口。

四、   脫脂后的管道、管件和墊片，安裝前必須嚴格檢查，用清潔、干燥的濾紙擦拭，不出現油跡為合格。

第4．4．7條   氣體管道各項試驗合格后，必須用經過濾器去除塵埃后的無油壓縮空氣或高純氮氣吹掃，流速大于20米/秒。并以木槌在管道各處輕輕敲擊，直至末端無水跡、贓物為合格。高純氣體管道系統，末端測定的塵埃數，達到設計要求為合格。過濾器的過濾效率應滿足氣體管道系統工藝對塵埃的要求。

第4．4．8條   氣體管道吹掃合格后，應再以實際輸送的氣體和壓力，對管道系統進行吹掃，在運行條件下，無異常聲音和振動為合格。氣體管道輸送可燃性氣體之前，應用惰性氣體置換。



第五節     氣體裝置

第4．5．1條潔凈室內的配電盤、柜，內部不得有灰塵，盤、柜門應能關閉嚴密。

第4．5．2條暗裝插座、暗裝插座箱和開關的接線盒內必須清掃干凈，緊貼墻面，安裝端正。

第4．5．3條燈具安裝前必須擦拭干凈，嵌入吊頂內的燈具，其燈罩的框架與吊頂接縫必須密封處理；明裝的吸頂日光燈具，其燈架應緊貼吊頂。

第4．5．4條潔凈室內的接線盒或拉線盒，其盒內不得有灰塵，盒蓋必須連接嚴密。

第4．5．5條電線管進入接線盒或配電盤、柜，穿線后必須密封嚴實。

第4．5．6條潔凈室內安裝的火災探測器，空調溫、濕度敏感元件及其他電器裝置，在凈化空調系統試運轉前，必須清掃至無灰塵。對于生物潔凈室，還應采取防水、防腐蝕措施。



第五章    工程驗收

第一節          一般規定

第5．1．1條   潔凈室的工程驗收宜分為兩個階段進行，即先進行竣工驗收，再進行綜合性能全面評定。

第5．1．2條   竣工驗收的檢測和調整應在空態或靜態下進行；綜合性能全面評定的檢測狀態，由建設、設計和施工單位三方協商確定。任何一種檢測得出的潔凈度級別，必須注明檢測狀態。

第5．1．3條   （缺）

第5．1．4條   在空態及靜態條件下檢測時，室內檢測人員不應多于2人，均必須穿潔凈服，盡量少走動。

第5．1．5條   竣工驗收和綜合性能全面評定由建設單位負責，設計、施工單位配合。



第二節     竣工驗收

第5．2．1條竣工驗收應在對各部分工程做外觀檢查、單機試運轉、系統聯合試運轉、空態或靜態條件下的潔凈室性能檢測和調整，以及對有關的施工檢查記錄審查合格后進行。

第5．2．2條   潔凈室各分部工程做外觀檢查、單機試運轉、系統聯合試運轉、空態或靜態條件下的潔凈室性能檢測和調整，以及對有關的施工檢查記錄審查合格后進行。

潔凈室各分部工程的外觀檢查應符合下列要求：

一、   各種管道、自動滅火裝置及凈化空調設備（空調器、風機、凈化空調機組、高效空氣過濾器和空氣吹淋室等的安裝應正確、牢固、嚴密，其偏差應符合有關規定。

二、   高、中效空氣過濾器與風管連接及風管與設備的連接處應有可靠密封。

三、   各類調節裝置應嚴密、調節靈活，操作方便。

四、   凈化空調器、凈壓箱、風管系統及送、回風口無灰塵。

五、   潔凈室的內墻面、吊頂表面和地面，應光滑、平整，色澤均勻，不起灰塵，地板無靜電現象。

六、   送、回風口及各類末端裝置、各類管道、照明及動力線配管、以及設備等，穿越潔凈室時，穿越的密封處理應可靠嚴密。

七、   潔凈室內各類配電盤、柜和進入潔凈室的電氣管線管口應可靠密封。

八、   各種刷涂保溫工程應符合有關規定。

第5．2．3條   凈化空調器或空調器、排風系統、局部凈化設備（各類潔凈工作臺、靜電自凈器、潔凈干燥箱）空氣吹淋室、余壓閥、真空吸塵清掃設備、煙感溫感火災自動報警裝置；自動滅火裝置；凈化空調自動調節裝置和其他有試運轉要求的設備的單機試運轉，應符合設備技術文件的有關規定。屬于機械設備的共性要求，還應符合現行國家標準《建筑安裝工程質量檢驗評定標準》TJ305。通用機械設備安裝工程的規定，和機械設備施工安裝方面，有關行業標準的規定。

第5．2．4條   單機試運轉合格后，必須進行帶冷（熱）源的系統正常聯合試運轉。并不少于8小時。系統中各項設備部件聯合運轉必須協調，動作正常，無異?，F(xiàn)象。

第5．2．5條   竣工驗收的檢測結果應全部符合設計要求，其檢測項目應符合下列規定：

一、   通風機的風量及轉數的檢測。

二、   風量的測定和平衡。

三、   室內凈壓的檢測調整。

四、   自動調節系統聯動運轉。

五、   高效過濾器的撿漏。

六、   室內潔凈度級別。

第5．2．6條   潔凈室竣工驗收時，施工（安裝）單位應提出下列文件：

一、   設備文件或設計變更的證明文件及有關協議和竣工圖。

二、   主要材料；設備和調節儀表的出廠合格證書或檢驗文件。

三、   單位工程；分部、分項工程質量自檢檢驗評定表。

四、   開工、竣工報告；土建隱蔽工程系統和管線隱蔽工程系統封閉記錄；設備開箱檢查記錄；管道壓力試驗記錄；管道系統吹洗（脫脂）記錄；中間驗收單和竣工驗收單。

五、   各單機試運轉、系統聯合試運轉和第5.2.5條所列項目的調查檢查記錄。

第5．2．7條   竣工驗收終了應作結論。

第三節        綜合性能全面評定

第5．3．1條綜合性能全面評定的性能檢測，應由有檢測經驗的單位承擔。必須用符合要求的，經過計量鑒定合格并在有效期內的儀表，按本規范的方法檢測。最后 提交的檢測報告應符合本規范的有關規定。

第5．3．2條綜合性能全面評定檢測項目應按表5.3.2中排定的內容順序確定。檢測工作在系統調整好至少運行24小時之后再進行。



  綜合性能全面評定檢測項目和順序                      表5.3.2

序號	項        目	單向流（層流）潔凈室			亂流潔凈室
		潔凈度高于100級		100級	潔凈度1000級及低于1000級
1	室內送風量，系統總新風量（必要時系統總送風量）有排風時的室內排風量	檢測
2	靜壓差	檢測
3	截面平均風速	檢測			不測
4	截面風速不均勻度	檢測	必要時測		不測
5	潔凈度級別	檢測
6	浮游菌和沉降菌	必要時測
7	室內溫度和相對濕度	檢測
8	室溫（相對溫度）波動范圍和區域溫差	必要時測
9	室內噪聲級	檢測
10	室內倍頻程聲壓級	必要時測
11	室內照度和照度均勻度	檢測
12	室內微振	必要時測
13	表面導靜電性能	必要時測
14	室內氣流流型	不測			必要時測
15	流線平行性	檢測	必要時測		不測
16	自凈時間	不測	必要時測		必要時測

    注：1~3項必須按表中順序，其它各項順序可以稍做變動，14~16項宜放在最后



第5．3．3條綜合性能全面評定檢測進行之間，必須對潔凈室和凈化系統再次全面徹底清掃，但嚴禁使用一般吸塵機吸塵。清掃后由身著潔凈工作服的人員擦拭表面，清潔劑可根據場合選用純水、有機溶劑、中性洗滌劑和自來水，有防靜電要求的，最后宜用沾有防靜電液的抹布擦一遍

第5．3．4條綜合性能檢測時，建設、設計、施工單位均須在場配合、協調。



第四節    評定標準

第5．4．1條撿漏按附錄六，一的方法步驟進行，由受檢過濾器下風側，測到的泄漏濃度換算成的透過率，對于高效過濾器，應不大于過濾器出廠合格透過率的2倍。對于超高效過濾器，應不大于出廠合格透過率的3倍。

第5．4．2條風量和風速的檢測應符合下列規定：

一、   亂流潔凈室按附錄六，二檢測，結果應符合以下規定：

1、 系統的實測風量應大于各自的設計風量，但不應超過20%。

2、 總實測新風量和設計新風量之差，不應超過設計新風量的±10%。

3、 室內各風口的風量與各自設計風量之差均不應超過設計風量的±15%。

二、   單向流（層流）潔凈室按附錄六，二檢測，結果應符合以下規定：

1、 實測室內平均風速應大于設計風速，但不應超過20%。

2、 總實測新風量和設計新風量之差，不應超過設計新風量的±10%。

三、   風速不均勻度按附錄六，四檢測，并按下式計算結果應不大于0.25。

第5．4．4條 靜壓差按附錄六，三檢測，其結果應符合下列規定：

一、 相鄰不同級別潔凈室之間和潔凈室與非潔凈室之間的靜壓差應大于5Pa。

二、   潔凈室與室外靜壓差應大于10 Pa。

三、   潔凈度高于100級的單向流（層流）潔凈室在開門狀態下，在出入口的室內側0.6米處不應測出超過室內級別上限的濃度。

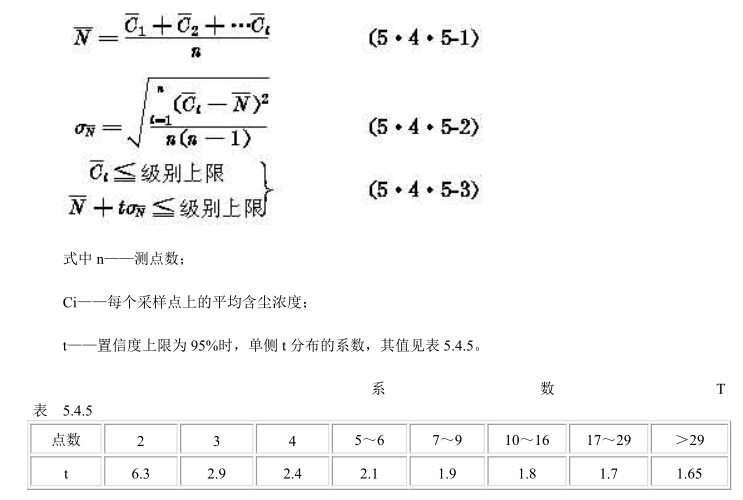

第5．4．5條 室內潔凈度按附錄六，五檢測，然后按下列公式計算室平均含塵濃度和各測點平均含塵濃度的標準誤差δN：

第5．4．6條室內浮游菌和沉降菌按附錄六，六檢測。應符合設計要求。

第5．4．7條室內空氣溫度、相對濕度按附錄六，七檢測，應符合下列規定：

一、   無恒溫要求的場所，溫度和相對濕度符合設計要求。

二、   有恒溫恒濕要求的場所，

室溫波動范圍：按各測點的各次溫度中，偏離控制點溫度的最大值，占測點總數的百分比，整理成果積統計曲線90%以上測點，達到的偏差值，為室溫波動范圍。應符合設計要求。

區域溫差：以各測點中最低的一次溫度為基準，各測點平均溫度與其偏差值的點數，占測點總數的百分比，整理成果積統計曲線90%以上測點，所達到的偏差值為區域溫差，應符合設計要求。

相對濕度波動范圍可按室溫波動范圍的原則確定。（原文來源：http://www.iwuchen.com/a-64/）

第5．4．8條   室內噪聲級按附錄六，八檢測，應符合現行國家標準《潔凈廠房設計規范》 JBJ―73的規定。

第5．4．9條   室內照度和照度均勻度按附錄六，九檢測，照度值和照度均勻度（即工作面上最低照度值與平均照度值之比）應符合現行國家標準《潔凈廠房設計規范》 JBJ―73的規定。

第5．4．10條室內微振按附錄六，十檢測，三個方向的振幅均符合設計要求。

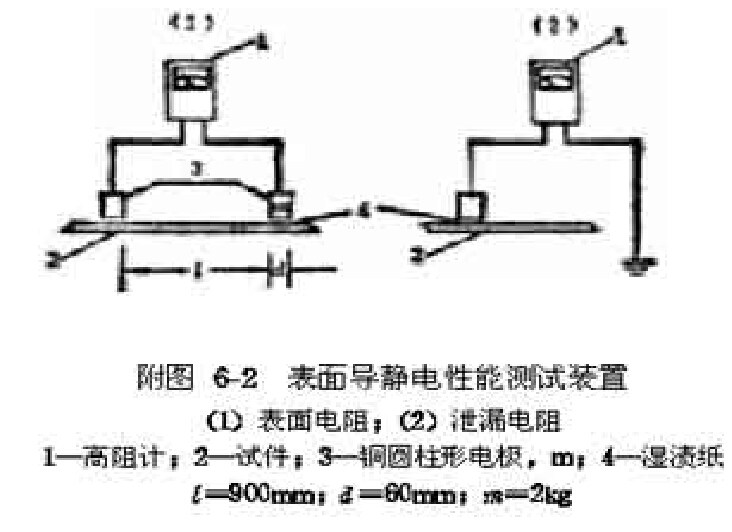

第5．4．11條表面導靜電性能按附錄六，十一檢測。當工藝無要求時，表面電阻值應為  1.0×107~1.0×1010Ω ，泄漏電阻應為1.0×105~1.0×108Ω 。

第5．4．12條室內氣流流型按附錄六，十二檢測。應繪出流型圖和給出分析意見。

第5．4．13條流線平行性按附錄六，十三檢測。在工作區內氣流流向偏離規定方向的角度不大于15°。

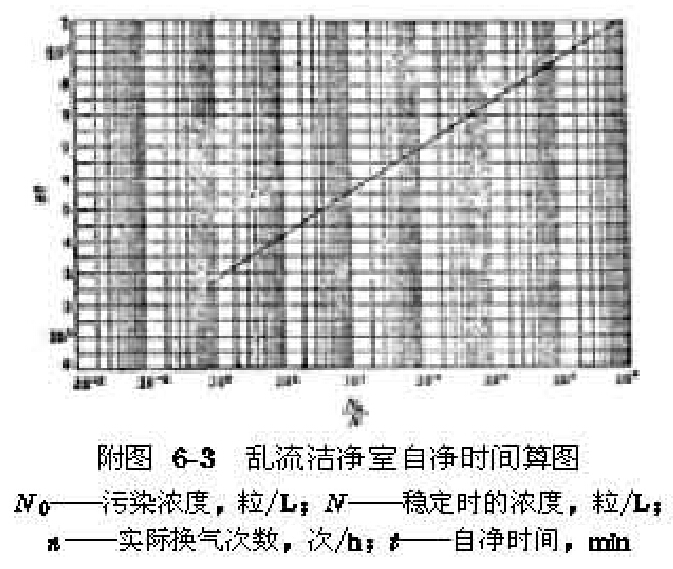

第5．4．14條自凈時間按附錄六，十四檢測。實測自凈時間不應大于由附圖6―3查出的計算自凈時間的1.2倍。

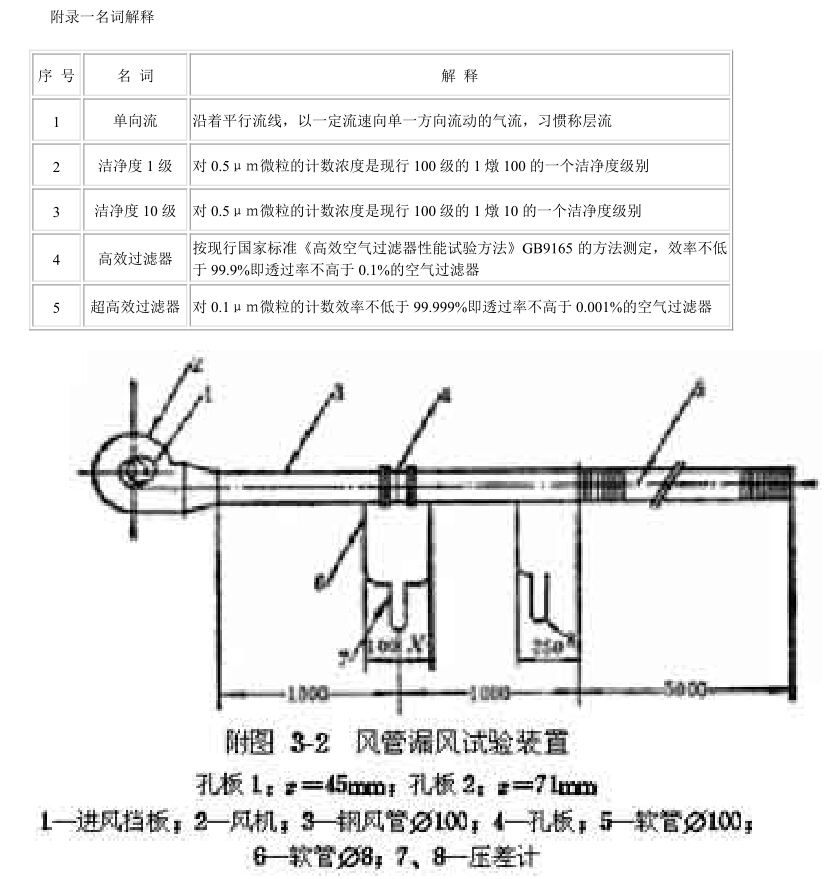

附錄一  名詞解釋

1、 單向流：

沿著平行流線，以一定流速向單一方向流動的氣流，習慣稱層流。

2、 潔凈度1級：

對≥0.5μm微粒的計數濃度是現行100級的1/100的一個潔凈度級別。

3、潔凈度10級：

對≥0.5μm微粒的計數濃度是現行100級的1/10的一個潔凈度級別。

4、高效過濾器：

按現行國家標準《高效空氣過濾器性能試驗方法》GB6165的方法測定，效率不低于99.9%。即透過率不高于0.1%的空氣過濾器。

5、 超高效過濾器：

對0.1μm微粒的計數效率不低于99.999%。即透過率不高于0.001%的空氣過濾器。







附錄二  潔凈室主要施工程序





附錄三  風管漏風檢查法

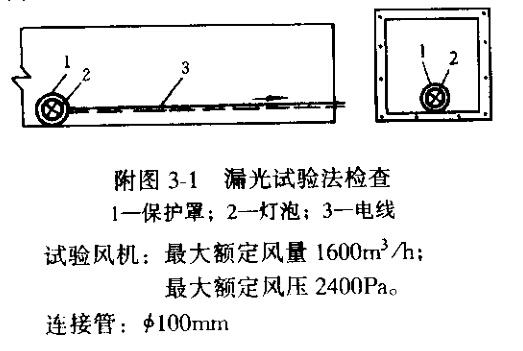

一、漏光試驗法

對一定長度的風管，在漆黑的周圍環境下，用一個電壓不高于36V，功率100W以上帶保護罩的燈泡在風管內，從風管的一端緩緩移向另一端（見附圖3―1），若在風管外能觀察到光線射出，說明有較嚴重的漏風，應對風管進行修補后再查。

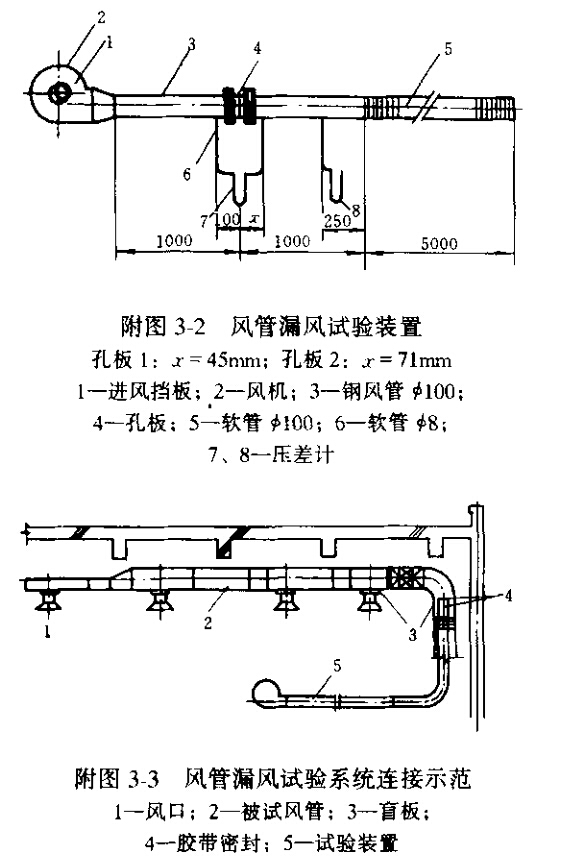

二、漏風試驗法

1、 試驗前準備工作

將連接風口的支管取下，并將開口處密封。

2、 試驗方法

利用試驗風機向風管內鼓風，使風管內靜壓上升到700Pa并保持，此時該進風量即等于漏風量。該進風量用在風機與風管之間設置的孔板和壓差計來測量。風管內的靜壓則由另一臺壓差計測量。

3、 試驗裝置

孔板： 2個

當漏風量Q≥1300m3/h時，直徑0.0707m，孔板常數C為0.697。

當漏風量Q＜1300m3/h時，直徑0.0316m，孔板常數C為0.603。

壓差計：測孔板壓差0~2000Pa        測風管靜壓0~2000Pa



4、 試驗步驟

本試驗主要針對金屬風管進行，整個試驗過程應做詳細記錄，包括漏風部位、漏風量、漏風的原因及其他情況等。

（1）      漏風聲音試驗

本試驗在漏風量測量之前進行。將支管取下，用盲板和膠帶密封開口處，將試驗裝置的軟管連接到被試風管上，關閉進風擋板，啟動風機，逐步打開進風擋板，直到風管內靜壓值上升并保持在700Pa為止。注意聽風管所有接縫和孔洞處的漏風聲音，將每個漏風點作記號并進行修補。

（2）      漏風量測量試驗

   本試驗在有漏風聲音點密封之后進行。啟動風機，逐步打開進風擋板，直到風管內靜壓值上升并保持在700Pa時，讀取孔板兩側的壓差，按公式計算漏風量和漏風率。



5、 漏風量計算

漏風量，即通過孔板的風量。按下式計算：

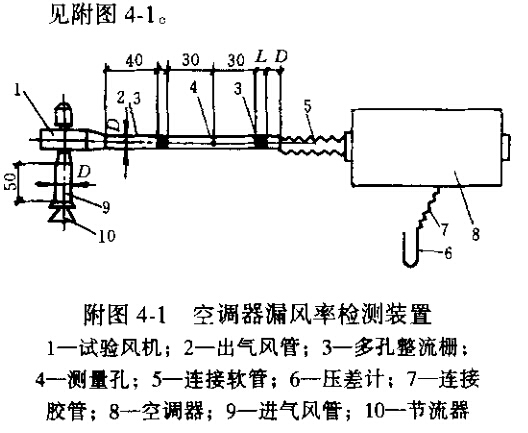

附錄四   空調器漏風率檢測法

一、檢測裝置

1、 試驗風機：

額定風量700~2000 m3/ h；  額定風壓2400~1400 Pa。

2、 進氣風管：根據風管內風速為5~15m/s選定管徑；

出氣風管：根據風管內風速為5~15m/s選定管徑。風管閉合縫及連接縫必須密封不漏氣。

3、 儀器：

熱球風速儀；

畢托管及傾斜式微壓計；

U形壓差計

干、濕球溫度計

4、 節流器、多孔整流柵：應符合現行國家標準《通風機空氣動力性能試驗方法》GB1236中的有關規定。

5、 連接軟管：管徑同出氣風管



二、檢測方法：

        用盲板封堵空調器的各開口，關閉檢查門，將檢測裝置的出氣風管和空調設備連接；利用試驗風機向該空調器內鼓風，調節節流器，使內部靜壓上升并保持1000Pa，測量出氣風管斷面風速，計算出進風量，進風量即等于該空調器的漏風量。設備內的靜壓用U形壓差計測量。



三、漏風量計算：



附錄五   施工檢查記錄表

附表5―1、土建隱蔽工程記錄

附表5―2、管線隱蔽工程系統封閉記錄

附表5―3、設備開箱檢查記錄

附表5―4、管道壓力試驗記錄

附表5―5、

附表5―6、風管漏風檢查記錄

附表5―7、設備單機試運轉記錄

附表5―8、系統聯合試運轉記錄

附表5―9、竣工驗收檢測調整記錄

附表5―10、中間驗收單

附表5―11、竣工驗收單

土建隱蔽工程記錄

工程名稱及編號：

分部分項工程名稱及編號：                                    年  月  日

隱蔽工程內容				清掃情況		附圖和說明
分部分項名稱		單位	數量	方法	日期
檢查意見
工長或技術負責人：				施工員
建設單位：           （公章）     代表（簽章）          年   月   日				施工單位：           （公章）     代表（簽章）          年   月   日

管線隱蔽工程系統封閉記錄

工程名稱及編號：

分部分項工程名稱及編號：                                    年  月  日

管線號：		管徑：	材質：	工作介質：
隱蔽或封閉前的檢查
隱蔽或封閉方法
簡圖或說明
檢查意見
工長或技術負責人：			施工員
建設單位：           （公章）     代表（簽章）          年   月   日			施工單位：           （公章）     代表（簽章）          年   月   日



設備開箱檢查記錄

工程名稱及編號：

分部分項工程名稱及編號：                                    年  月  日

工程編號		設備名稱
工程名稱		施工圖號
規格型號
制造廠
包裝情況
設備外觀情況
電氣部分的絕緣情況
設備附件名稱（按裝箱單）
備注
工長或技術負責人：		施工員：
建設單位：           （公章）     代表（簽章）          年   月   日		施工單位：           （公章）     代表（簽章）          年   月   日



管道壓力試驗記錄

工程名稱及編號：

分部分項工程名稱及編號：                                    年  月  日

分部工程名稱		規格	單位	數量	試驗 壓力 （Pa）		試驗 方法	持續 時間	壓降（Pa）	結論
附注
工長或技術負責人：						施工員
建設單位：           （公章）     代表（簽章）          年   月   日						施工單位：           （公章）     代表（簽章）          年   月   日



風管漏風檢查記錄

工程名稱及編號：

分部分項工程名稱及編號：

系統名稱：

風管名稱：

檢查方法：                                                    年  月  日

潔凈度級別		風管部位	風管斷面 長×寬（┨）	漏風點編號	漏風管位置	附圖及說明
檢查記錄
工長或技術負責人：				施工員
建設單位：           （公章）     代表（簽章）          年   月   日				施工單位：           （公章）     代表（簽章）          年   月   日



設備單機試運轉記錄

工程名稱及編號：

分部分項工程名稱及編號：

設備名稱及編號：

試運轉日期：                                                 年  月  日

試   運   轉   內   容
試   運   轉   結   果
評定意見
建設單位：           （公章）     代表（簽章）          年   月   日		施工單位：           （公章）     代表（簽章）          年   月   日



系統聯合試運轉記錄

工程名稱及編號：

分部分項工程名稱及編號：

系統名稱及編號：

試運轉日期：                                                 年  月  日

試   運   轉   內   容
試   運   轉   結   果
評定意見
建設單位：           （公章）     代表（簽章）          年   月   日		施工單位：           （公章）     代表（簽章）          年   月   日



竣工驗收檢測調整記錄

工程名稱及編號：

分部分項工程名稱及編號：

系統名稱及編號：

房（車）間名稱：                                                 年  月  日

日期	檢測調查項目名稱	設計要求	檢測調查具體位置及編號	檢測儀表情況	調整 前 測定結果	調整 后 測定結果	調整措施
工長或技術負責人：				檢測調整：
建設單位：           （公章）     代表（簽章）          年   月   日				施工單位：           （公章）     代表（簽章）          年   月   日



中間驗收單

                                                               年  月  日

工   程   內   容
中間驗收結果
遺留問題
評定意見
附件
工長或技術負責人：		施工員
建設單位：           （公章）     代表（簽章）          年   月   日		施工單位：           （公章）     代表（簽章）          年   月   日



竣工驗收單

                                                               年  月  日

工程名稱及編號
工程地點			開工日期
竣工日期			驗收日期
工   程   內   容
評   定   意   見
附   件
備注
建設單位：           （公章）     代表（簽章）          年   月   日			施工單位：           （公章）     代表（簽章）          年   月   日



附錄六   潔凈室綜合性能檢測方法

一、過濾器撿漏

1、 對于安裝于送、排風末端的高效過濾器，應用掃描法進行過濾器安裝邊框和全斷面撿漏。掃描法有撿漏儀法（光度計法）和采樣量最小為1升/分鐘的粒子計數器法兩種。對于超高效過濾器，掃描法有凝結核計數器法和激光粒子計數器法兩種。

2、 撿漏儀法撿漏：

（1）      被撿漏過濾器必須已測過風量在設計風速的80%~120%之間進行。

（2）      在同一送風面上按有多臺過濾器時，在結構上允許的情況下，宜用每次暴露1臺過濾器的方法進行測定。

（3）      當幾臺或全部過濾器必須同時暴露在氣溶膠中時為了對所有過濾器造成均勻混合，宜在風機吸入端或這些過濾器前方支干管中引入撿漏用氣溶膠，立即在受檢過濾器的正前方測定上風側濃度

（4）      對于高效過濾器，當檢測儀器為對數刻度時，上風側氣溶膠濃度應超過儀表最小刻度的104倍。當撿漏儀表為線性刻度時，上風側氣溶膠濃度需達到80~100ug / L的測量范圍。

3、 粒子計數器法撿漏：

（1）  在被檢過濾器上風側測定大氣塵的微粒數，以大于或等于0.5um微粒為準。其濃度必須大于或等于3.5×104粒/升。若檢測超高效過濾器，則以大于或等于0.1um微粒為準，其濃度必須大于或等于3.5×106~3.5×107粒/升。

（2） 被檢過濾器必須已測過風量，在設計風速的80%~120%之間運行。

（3） 若上風側濃度不符合上項規定，則應引入不經過濾的空氣；如果還達不到規定，則不宜用粒子計數器法和凝結核計數器法撿漏。

4、撿漏時將采樣口放在距離被檢過濾器表面2~3cm處，以5~20mm/Sde 速度移動，對被檢過濾器整個斷面、封頭膠和安裝框架處進行掃描。

二、風量和風速的檢測

1、風量、風速檢測必須首先進行，凈化空調各項效果，必須是在設計的風量、風速條件下獲得。

2、風量檢測前，必須檢查風機運行是否正常，系統中個部件安裝是否正確，有無障礙（如過濾器有無被堵、擋），所有閥門應固定在一定的開啟位置上，并且必須實際測量被測風口，風管尺寸。

3、對于單向流（層流）潔凈室，采用室截面平均風速和截面積乘積的方法確定送風量。其中垂直單向流（層流）潔凈室的測定截面積，取距地面0.8米的水平截面。水平單向流（層流）潔凈室，取距送風面0.5米的垂直截面。截面上測點間距，不應大于2米，測點數應不小于10個，均勻布置。儀器用熱球風速儀。

4、 對于亂流潔凈室，采用風口法或風管法確定送風量。作法分別見第6項，第7項和第8項。

5、 對于不安裝過濾器的風口，可按現行國家標準《通風與空調工程施工及驗收規范》GBJ243附錄一的方法執行。

6、 對于安有過濾器的風口，根據風口形勢可選用輔助風管，即用硬質板材做成與風口內截面相同，長度等于2倍風口邊長的直管段，連接于過濾器風口外部，在輔助風管出口平面上，按最少測點數不少于6點均勻布置測點，用熱球風速儀測定各點風速，以風口截面平均風速乘以風口凈截面積確定風量。

7、 對于安有同類擴散板的風口，可以根據擴散板的風量阻力曲線（出廠風量阻力曲線或現場實測風量阻力曲線）和實測擴散板阻力（孔板內靜壓與室內壓力之差）查出風量。測定時用微壓計和細畢托管，或用細橡膠管代替畢托管，但都必須使測孔平面與氣流方向平行。

       此外，也可以采用經專業檢測部門認可的其他方法。

8、對于風口上風側有較長的支管段，且已經或可以扎孔時，可以用風管法確定風量，測定斷面距局部阻力部件距離，在局部阻力部件前者不少于3倍管徑或3倍大邊長度。在局部阻力部件后者不少于5倍管徑或5倍大邊長度。

9、 對于矩形風管，將測定截面分成若干個相等的小截面，每個小截面盡可能接近正方形，邊長最好不大于200毫米，測點設于小截面中心，但整個截面上的測點數不宜少于3個。

對于圓形風管，應按等面積圓環法劃分測定截面和確定測點數。在風管外壁上開孔以便插入熱球式風速儀測桿或畢托管，用畢托管時先測定動壓，然后由下式確定風量：

三、靜壓差的檢測

1、 靜壓差的測定應在所有的門關閉時進行，并應從平面上最里面的房間依次向外測定。

2、 對于潔凈度高于100級的單向流（層流）潔凈室，還應測定在門開啟狀態下，離門口0.6米處的室內側工作面高度的粒子數。

四、單向流（層流）潔凈室截面平均風速，速度不均勻度的檢測

1、 測定截面，測點數和測定儀器應符號本附錄二，3項的規定。

2、 測定風速宜用測定架固定風速儀以免人體干擾，不得不手持風速儀測定時，手臂應伸直至最長位置，時人體遠離測頭。

五、室內潔凈度的檢測

1、 測定潔凈度的最低限度采樣點數，按附錄六，1的規定確定，每點采樣次數不少于3次各點采樣次數可以不同。

最低限度采樣點數                附表6.1

面積m2	潔凈度
	100級及高于100級	100級	1000級	10000級
＜10	2~3	2	2	2
10	4	3	2	2
20	8	6	2	2
40	16	13	4	2
100	40	32	10	3
200	80	63	20	6
400	160	126	40	13
1,000	400	316	100	32
2,000	800	633	200	63

 注：表中面積的含義是：對于單向流（層流）潔凈室，是指送風面面積；對于亂流潔凈室，是指房間面積。



2、 測定潔凈度的最小采樣量，按附錄六，2的規定確定。

每次采樣的最小采樣量（L）     附表6.2

級  別	粒            徑          （μm）
	0.1	0.2	0.3	0.5	5.0
1	17	85	198	566	――
10	2.83	8.5	19.8	56.6	――
100	――	2.83	2.83	5.66	――
1,000	――	――	――	2.83	85
10,000	――	――	――	2.83	8.5
100,000	――	――	――	2.83	8.5



3、 對于單向流潔凈室，采樣口應對著氣流方向。對于亂流潔凈室，采樣口宜向上。采樣速度均應盡可能接近室內氣流速度。

4、 潔凈度測點布置原則是：

（1）      多于5點時可分層布置，但每層不少于5點。

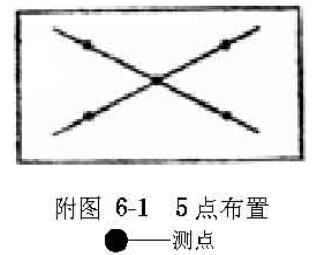

（2）      5點或5點以下時可布置在離地0.8米高平面的對角線上（附圖6―1），或該平面的兩個過濾器之間的地點，也可以在認為需要布點的其他地方。

附圖6―1  5點布置

注：室內潔凈度的檢測也可根據建設單位或設計的要求，按現行國家標準《潔凈廠房設計規范》GBJ73附錄二的規定執行。



六、室內浮游菌和沉降菌的檢測

1、 室內浮游菌測點和潔凈度測點可相同，采樣必須按所用儀器說明書說明的步驟進行。特別注意檢測之前對儀器消毒滅菌。

2、 沉降菌測定時，培養皿應不止在有代表性的地點和氣流擾動極小的地點。培養皿書可按附表6.1確定的采樣點數相同，但培養皿最小數量應滿足附表6.3的規定。

最少培養皿數        附表6.3

潔凈度級別	所需Φ90培養皿數（以塵降0.5小時計）
高于100級	44
100級	14
1000級	5
10000級	2
100000級	2

七、內空氣溫度和相對濕度的檢測

1、 室內空氣溫度和相對濕度測定之前，凈化空調系統應已連續運行至少24小時。對有恒濕要求的場所，根據對溫度和相對濕度波動范圍的要求，測定宜聯續進行8~48小時。每次測定間隔不大于30分鐘。

2、 根據溫度和相對濕度波動范圍，應選擇相應的具有足夠精度的儀表進行測定。

3、 室內測點一般布置在以下各處：

（1）      送、回風口處；

（2）      恒溫工作區內具有代表性的地點（如沿著工藝設備周圍布置或等距離布置）；

（3）      室中心（沒有恒溫要求的系統，溫濕度只測此一點）；

（4）      敏感元件處；

所有測點宜在同一高度，離地面0.8米；也可以根據恒溫區的大小，分別布置在離地不同高度的幾個平面上。測點距外墻表面應大于0.5米。

4、 測點數按附表6.4確定

溫濕度測點數             附表6.4

波動范圍	室面積≤50平方米	每增加20~50平方米
±0.5℃~±2℃	5	增加3~5
±0.5%~5%RH
≤| 0.5 |℃	點間距不應大于2米，點數不應少于5個
≤| 5 | %RH



八、室內噪聲的檢測

1、 測噪聲儀器為帶倍頻程分析儀的聲級計。一般只測A聲級的數值，必要時測倍頻程聲壓級。

2、 測點位置：宜按附圖6.1的5點位置，面積在15平方米以下者，可用室中心一點，測點高度距地面1.1米。

九、照度的檢測

1、 室內照度可用便攜式照度計測定。

2、 室內照度必須在室溫已趨穩定，光源光輸出趨于穩定（新安裝的日光燈必須已有100小時，白熾燈已有10小時的使用期，舊日光燈必須已點燃15分鐘，舊白熾燈已點燃5分鐘）后進行。

3、 潔凈室照度只測定除特殊局部照明之外的一般照明。

4、 測點平面離地面0.8米，按1~2米間距布置；測點距離墻面1米（小面積房間為0.5米）。

十、室內微振的檢測

1、 用能滿足檢測精度要求的振動分析計測定。

2、 測點選在室中心地面和認為有必要測定振動的位置的地面上，以及各壁板（裝配式潔凈室則為一獨立壁板）表面的中心處。

3、 應分別測出室內全部凈化空調設備，正常運轉和停止運轉兩種情況下X、Y、Z軸，即長軸、橫軸和垂直軸三個方向的振幅值。特別主意測定同轉動設備的轉速相對應的頻率下的振幅。

十一、  表面導靜電性能的檢測

1、 地面、墻面和工作臺面等表面導靜電性能用符合精度要求的高阻計檢測。

2、 在表面上選定的代表區域的兩點間檢測，可選用附圖6.2的測試裝置。

十二、  室內氣流流行型的檢測

1、 測點布置：

垂直單向流（層流）潔凈室選擇縱、橫剖面各一個；水平單向流（層流）潔凈室選擇縱剖面和工作區高度水平各一個，以及距送、回風墻面0.5米和房間中心處等三個橫剖面。所有面上的測點間距為0.2~1米。

亂流潔凈室選擇通過代表性送風口中心的縱、橫剖面和工作區高度的水平面各一個，剖面上測點間距為0.2~0.5米；水平面上測點間距為0.5~1米，兩個風口之間的中線上應有測點。

2、 測定方法：

用發煙器或懸掛單絲線的方法逐點觀察和記錄氣流流向，并在有測點布置的剖面圖上標出流向。

十三、  流線平行性的檢測

1、 用單絲線觀察送風平面的氣流流向。一般每臺過濾器對應一個觀察點。

2、 用量角器測定氣流流向偏離規定方向的角度，注意避免人的干擾。

十四、  自凈時間的檢測

1、 本項測點必須在潔凈室停止運行相當時間，室內含塵濃度已接近大氣塵濃度時進行。如果要求很快測定，則可當時發煙。

2、 如果以大氣塵濃度為基準，則先測出潔凈室內濃度，立即開機運行，定時讀數，直到濃度達到最低限度為止，這一段時間即為自凈時間。如果以人工（如巴蘭香煙）為基準，則將發煙器放在離地面1.8米以上的室中心點發煙1~2分鐘即停止，待1分鐘后，在工作區平面的中心點測定含塵濃度，然后開機。方法同上。

3、 由測得的開機前原始濃度或發煙停止后1分鐘的污染濃度（NO），室內達到穩定時的濃度（N），和實際換氣次數（n）查附圖6.3，得到計算自凈時間，再和實測自凈時間進行對比。



附錄七   本規范用詞說明

一、為便于在執行本標準條文時區別對待，對于要求嚴格程度不同的用詞說明如下：

1、 表示很嚴格，非這樣作不可的

正面詞采用“必須”

反面詞采用“嚴禁”

2、 表示嚴格，在正常情況下均應這樣作的

正面詞采用“應”

反面詞采用“不應”或“不得”

3、 對允許稍有選擇，在條件許可時，首先應這樣作的

正面詞采用“宜”或“可”

反面詞采用“不宜”

二、條文中指明必須按其他有關標準執行的寫法為

“應按……的執行”或“應符合……的要求（或規定）”

   非必須按所指定的標準執行的寫法為

“可參照……的要求（或規定）”。
